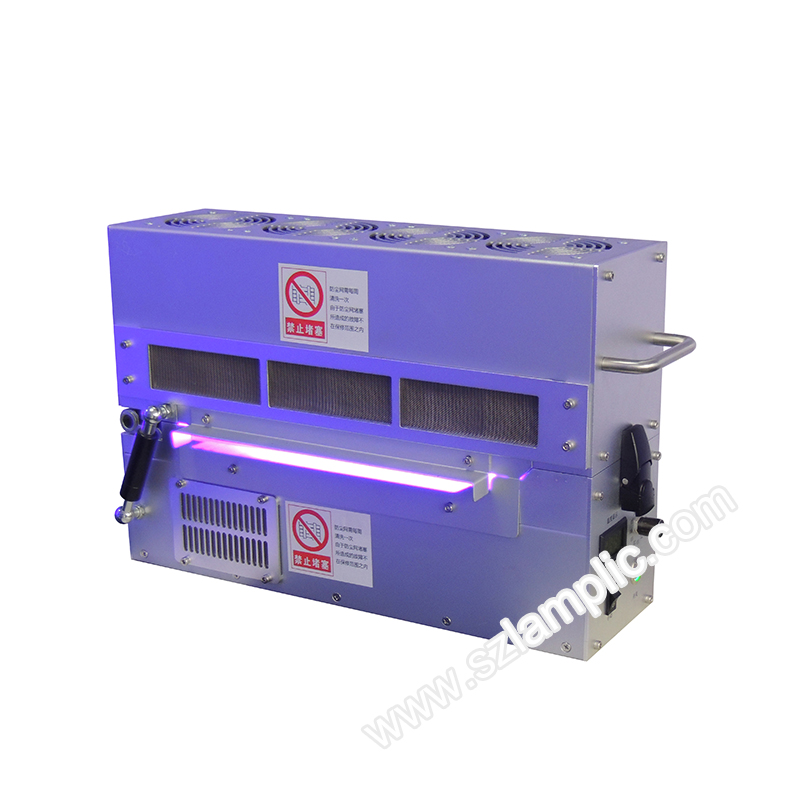

标签机UVLED线光源光固化机_一体式UVLED线光源适用于标签机

蓝谱里克标签机UVLED线光源光固化机_一体式UVLED线光源三种系列的数码印刷光源，覆盖了从小型平板打印机到高速卷对卷单PASS数码印刷机的全部数码印刷需求,采用蓝谱里克专利技术的风冷LED UV数码印刷光源，采用标准化COB UV LED模组和DC-DC驱动控制模组,标准化航空插头, PLC 0~24V控制，0~10V模拟量能量控制，ON/OFF控制,并可以选择485或者232或者PWM连接，365 385 395 405四种波长可选。

    从2008年，蓝谱里克开始数码印刷UV LED光源的研发和生产，开发出具有自主专利的COB UV LED封装模组和DC-DC电源驱动模块，蓝谱里克以对数码印刷工艺的独特理解，以发明专利的封装和驱动技术，大幅度提升了数码印刷UV LED光源的稳定性和可靠性，产品寿命延续可达15000小时以上，独特的风道设计，安装和维护简便。

标签机UVLED冷光源

    传统的UV灯固化系统U在固化的过程中会出现承印物变形、变色，UV灯维护费用高等缺点，UV LED面光源就可以完全解决这些问题，没有红外线，不会产出热量，可以适应所有的材质印刷。低功耗的LED，使用成本大大减少。UV LED超长寿命，可以在几年里不用更换任何耗材，维护基本不用。即开即用，可以节省开机等待时间。关机时也不用特别的冷却，可以频繁开启。适用于灯泡式固化机的UV油墨，由于波段的问题，UV LED固化效果不好，但目前已经有很多公司开发出专门针对UV LED可以固化的油墨。解决掉小范围使用成本高的问题，和生产速度的问题之后，UV LED印刷技术将会是主流技术，印刷行业也会发生翻天覆地的变化。

标签机采用UVLED冷光源为固化系统的整体效果图

<

1.LED UV灯照射器主体

2.钣金遮光板（同时可以调节改变出风方向）

3.静音风扇+防尘进风网罩（共四个）

4.LED UV电源输入通道（共6个8芯航空插头）

5.LED UV灯固化支架（俩个）

6.钣金上支架

7.钣金底支架

8.纸张

标签机UVLED冷光源照射头整体尺寸说明

所有装配尺寸都是根据客户提供尺寸设计

标签机UVLED冷光源照射头主体部分分散效果：

1.照射头主体盖板（不锈钢钣金后或者铝板金）
2.照射头前面钣（铝合金）
3.配光透镜
4.出风孔槽
5.风扇进风防尘网罩（8cm网罩）

标签机UVLED冷光源照射头尺寸说明

1.有效出光面：400*24（MM）照射高度5-15（MM）有效光斑面积：400*25（MM）峰值照度：大于2.5W。cm2
2.照射头主体部分尺寸:490MM(长）*100MM（宽）*147MM（高）

标签机UVLED冷光源照射头结构特征

1.蓝谱里克LED UV灯采用进口UV LED为原料，自主封装各种规格的模组4块，共计LED总电功率1152W，总光功率200W左右，整机功耗1500W。
2.此案散热结构方案为：铜基板+特制高齿铝散热器+强力撒热风扇。（注：散热结构也可做成像UV汞灯式抽风的结构）
3.此案配光方案为：高纯度石英玻璃柱透镜+高反镜面铝反光片

标签机UVLED冷光源遮光板

左图遮光板的设计有两个用途
1.用来遮挡光，使得工作LED UV灯工作时不会有强光反射到人眼中。
2.对于风冷散热的LED UV灯，可以让热风的出风方向由侧面改向斜向上避免风印刷印刷

标签机UVLED冷光源驱动电源

1.整机尺寸：460*310*140MM

2.6个LED通道孔

3.个控制信号口 可选择的控制方式：

  a.PLC控制

  b.开关信号控制

  c.高电平信号控制

  d.低电平信号控制

4.AC插座 220V 10A

标签机UVLED线光源
